Generalidades

En el presenté articulo se describirá el proceso de instalación de un perfil de Process Center en una configuración del tipo Single Cluster, esta configuración es la mas sencilla y en ella todos los componentes y servicios escalan simétricamente en la medida que se incorporan nodos al cluster. Utilizaremos un solo equipo, por tanto convivirán las instancias de WebSphere Application Server correspondientes al Deployment Manager y al Process Center.

Servidor de bases de datos

Será necesario contar con un servidor de base de datos, en nuestro caso utilizaremos un servidor IBM DB2 Enterprise Edition v10.5 FP 3.

Obtención del software requerido para llevar a cabo la instalación

El software debe ser descargado desde IBM Passport Advantage o desde el Software Access Catalog dependiendo si quien descarga el software es un cliente o un partner de IBM, la siguiente tabla recopila los números de partes que deben descargarse:

Descompresión de los archivos de instalación

Se deberá elegir una ubicación temporal, en nuestro caso C:\Install\BPM_Std_V855, para descomprimir en ella todos los archivos del paquete de instalación de IBM BPM 8.5.5 Standard.

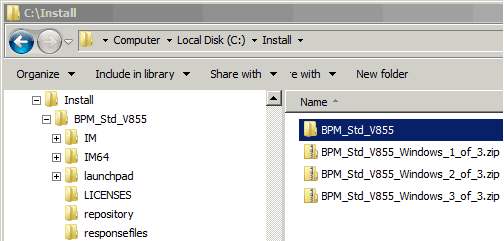

Pantalla 1 - Archivos de instalación descomprimidos en una misma ubicación

Crear archivo de respuesta para la instalación

En primer lugar tendremos que crear un archivo que denominaremos bpm_install_response.xml en la ubicación C:\Install como copia del archivo bpmStd_win_response_admin_64bit.xml ubicado en el directorio C:\Install\BPM_Std_V855\repository\responsefiles\BPM, este será el archivo que utilizaremos como archivo de respuesta para la instalación de IBM BPM 8.5.5 Standard.

cd C:\Install
copy C:\Install\BPM_Std_V855\repository\responsefiles\BPM\bpmStd_win_response_admin_64bit.xml bpm_install_response.xml

Luego realizaremos el reemplazo de los directorios configurados en el archivo bpm_install_response.xml, de esta forma mostraremos que utilizando archivos de respuesta se tiene mayor control de la instalación:

Por último debemos "descomentar" la línea <preference value="C:/IBM/IMShared" name="com.ibm.cic.common.core.preferences.eclipseCache" />, luego de modificado nuestro archivo debería tener un contenido similar al siguiente:

Instalar IBM BPM 8.5.5 Standard

Con el archivo bpm_install_response.xml podremos realizar la instalación del producto utilizando el programa installc del Installation Manager:

cd C:\Install\BPM_Std_V855\IM64
installc.exe -acceptLicense input C:/Install/bpm_install_response.xml -log C:/Install/bpm_install.log

A continuación se muestra el resultado de la ejecución:

C:\Install\BPM_Std_V855\IM64>installc.exe -acceptLicense input C:/Install/bpm_install_response.xml -log C:/Install/bpm_install.log
Se ha instalado com.ibm.cic.agent_1.7.2000.20140227_0303 en el directorio C:\IBM\IM\eclipse.
Se ha instalado com.ibm.websphere.ND.v85_8.5.5002.20140408_1947 en el directorio C:\IBM\BPM\v8.5.
Se ha instalado 8.5.5.2-WS-WASProd-IFPI15518_8.5.5002.20140424_1906 en el directorio C:\IBM\BPM\v8.5.
Se ha instalado 8.5.5.2-WS-WASProd-IFPI11879_8.5.5002.20140411_0803 en el directorio C:\IBM\BPM\v8.5.
Se ha instalado 8.5.5.0-WS-WASND-IFPI15205_8.5.5000.20140411_1419 en el directorio C:\IBM\BPM\v8.5.
Se ha instalado 8.5.5.0-WS-WAS-IFPI16120_8.5.5000.20140417_0037 en el directorio C:\IBM\BPM\v8.5.
Se ha instalado 8.5.5.2-WS-WAS-IFPI16765_8.5.5002.20140428_1742 en el directorio C:\IBM\BPM\v8.5.
Se ha instalado 8.5.5.2-WS-WASProd-IFPI16908_8.5.5002.20140508_1516 en el directorio C:\IBM\BPM\v8.5.
Se ha instalado com.ibm.bpm.STD.v85_8.5.5000.20140604_1130 en el directorio C:\IBM\BPM\v8.5.

Definir propiedades del perfil Process Center

La instalación de IBM BPM trae plantillas para cada tipo de configuración soportada, el formato de las plantillas es: [Edición BPM]-[Tipo de Perfil]-[Configuración]-[RDBMS].properties, en nuestro caso los valores son:

Ahora tendremos que crear un archivo que denominaremos pc_response.properties en la ubicación C:\Install como copia del archivo Standard-PC-SingleCluster-DB2.properties ubicado en el directorio C:\IBM\BPM85\BPM\samples\config\standard.

cd C:\Install
copy C:\IBM\BPM85\BPM\samples\config\standard\Standard-PC-SingleCluster-DB2.properties pc_response.properties

Luego realizaremos el reemplazo de los valores de las propiedades del archivo pc_response.properties de acuerdo a las características de la instalación, la siguiente tabla recopila -en negrita- los valores modificados agrupados por las secciones presentes en el archivo de propiedades:

Crear el perfil de Process Center

Con el archivo pc_response.properties modificado podremos proceder a la creación del perfil ejecutando el comando BPMConfig:

cd C:\Install
C:\IBM\BPM85\bin\BPMConfig.bat -create -de pc_response.properties

A continuación se muestra el resultado de la ejecución:

C:\Install>C:\IBM\BPM85\bin\BPMConfig.bat -create -de pc_response.properties
Se está registrando en el archivo C:\IBM\BPM85\logs\config\BPMConfig_20141214-122717.log.
CWMCB0245E: El nombre de usuario bpmadmin para el rol CellAdmin no puede ser igual que el del rol DeAdmin.
El mandato 'BPMConfig.bat -create -de pc_response.properties' ha fallado. Para obtener más información, consulte el arch
ivo de registro C:\IBM\BPM85\logs\config\BPMConfig_20141214-122717.log.

C:\Install>C:\IBM\BPM85\bin\BPMConfig.bat -create -de pc_response.properties
Se está registrando en el archivo C:\IBM\BPM85\logs\config\BPMConfig_20141214-123036.log.
Se está validando el registro de perfil.
[]
Se está configurando el gestor de despliegue.
Se está creando el perfil de gestor de despliegue.
INSTCONFSUCCESS: Satisfactorio: el perfil PCDmgrNodeProfile ahora existe. Consulte C:\IBM\BPM85\profiles\PCDmgrNodeProfile\logs\AboutThisProfile.txt para obtener más información sobre este perfil.
Se está iniciando el perfil de gestor de despliegue PCDmgrNodeProfile.
ADMU0116I: La información de la herramienta se está anotando en el archivo
           C:\IBM\BPM85\profiles\PCDmgrNodeProfile\logs\dmgr\startServer.log
ADMU0128I: Iniciando herramienta con el perfil PCDmgrNodeProfile
ADMU3100I: Leyendo la configuración para el servidor: dmgr
ADMU3200I: El servidor se ha iniciado. Esperando el estado de inicialización.
ADMU3000I: Servidor dmgr abierto para e-business; el ID de proceso es 2208
Se están configurando los perfiles de nodos gestionados.
Se está creando el perfil PCNode01 de nodo gestionado.
INSTCONFSUCCESS: Satisfactorio: el perfil PCNode01Profile ahora existe. Consulte C:\IBM\BPM85\profiles\PCNode01Profile\logs\AboutThisProfile.txt para obtener más información sobre este perfil.
Se está añadiendo el nodo PCNode01 a la célula MGDevelopersPCCell.
ADMU0116I: La información de la herramienta se está anotando en el archivo
           C:\IBM\BPM85\profiles\PCNode01Profile\logs\addNode.log
ADMU0128I: Iniciando herramienta con el perfil PCNode01Profile
CWPKI0308I: Se añade el alias de firmante "CN=bpmpc.mgdevelopers.com, OU=R" al
           almacén de claves local "ClientDefaultTrustStore" con la siguiente
           conversión SHA:
           85:AE:4C:78:35:90:91:47:51:76:02:EA:59:14:D3:D5:C2:19:3A:10
CWPKI0309I: Todos los firmantes del almacén de claves remoto ya existen en el
           almacén de claves local.
ADMU0001I: Se ha iniciado la federación del nodo PCNode01 con el gestor de
           despliegue en bpmpc.mgdevelopers.com:8879.
ADMU0009I: La conexión con el servidor del gestor de despliegue ha sido
           correcta: bpmpc.mgdevelopers.com:8879
ADMU0507I: No se han encontrado servidores en la configuración en:
           C:\IBM\BPM85\profiles\PCNode01Profile\config/cells/MGDevelopersPCCellPCNode01/nodes/PCNode01/servers
ADMU2010I: Detener todos los procesos de servidor para el nodo PCNode01
ADMU0024I: Suprimiendo el directorio antiguo de copia de seguridad.
ADMU0015I: Efectuando copia de seguridad del repositorio de célula.
ADMU0012I: Creando la configuración de agente de nodo para el nodo: PCNode01
ADMU0014I: Añadiendo configuración de nodo PCNode01 a la célula:
           MGDevelopersPCCell
ADMU0016I: Sincronización de configuración entre nodo y célula.
ADMU0505I: No se han encontrado servidores en la configuración:
ADMU0506I: Nombre de servidor: nodeagent


ADMU0300I: El nodo PCNode01 se ha añadido satisfactoriamente a la célula
           MGDevelopersPCCell.


ADMU0306I: Nota:
ADMU0302I: Los documentos a nivel de célula de la configuración
           MGDevelopersPCCell autónoma no se han migrado a la nueva célula.
ADMU0307I: Si desea:
ADMU0303I: Actualice la configuración en el gestor de despliegue
           MGDevelopersPCCell con los valores de los antiguos documentos a
           nivel de célula.


ADMU0306I: Nota:
ADMU0304I: Como no se ha especificado -includeapps, las aplicaciones instaladas
           en  el nodo autónomo no se han instalado en la nueva célula.
ADMU0307I: Si desea:
ADMU0305I: Instale las aplicaciones en la célula MGDevelopersPCCell utilizando
           wsadmin $AdminApp o la consola administrativa.


ADMU0003I: El nodo PCNode01 se ha federado satisfactoriamente.
Se están generando los archivos SQL.
Se está suministrando a la célula.
Se está configurando la célula.
Se está configurando el gestor de despliegue.
Se está suministrando al entorno de despliegue.
Generando archivos de configuración de base de datos para C:\IBM\BPM85\profiles\PCDmgrNodeProfile\dbscripts\MGDevelopersPC.
Se está realizando la configuración de seguridad.
Se están creando los clústeres.
Se están configurando los orígenes de datos
Se están configurando las bases de datos.
Se están configurando los clústeres.
Operación finalizada correctamente
Se está suministrando al nodo gestionado PCNode01.
Los puertos HTTP y HTTPS se añaden a la lista de hosts virtuales.
Se está configurando el nodo.
Se están creando los miembros de clúster.
Se están configurando los puntos finales de servicios REST.
Guardando los cambios de configuración...
Se está sincronizando el nodo PCNode01.
ADMU0116I: La información de la herramienta se está anotando en el archivo
           C:\IBM\BPM85\profiles\PCNode01Profile\logs\syncNode.log
ADMU0128I: Iniciando herramienta con el perfil PCNode01Profile
ADMU0401I: Iniciar la operación syncNode para el nodo PCNode01 con el
           Deployment Manager bpmpc.mgdevelopers.com: 8879
ADMU0016I: Sincronización de configuración entre nodo y célula.
ADMU0402I: La configuración para el nodo PCNode01 se ha sincronizado con el
           Deployment Manager bpmpc.mgdevelopers.com: 8879
Se está deteniendo el perfil de gestor de despliegue PCDmgrNodeProfile.
ADMU0116I: La información de la herramienta se está anotando en el archivo
           C:\IBM\BPM85\profiles\PCDmgrNodeProfile\logs\dmgr\stopServer.log
ADMU0128I: Iniciando herramienta con el perfil PCDmgrNodeProfile
ADMU3100I: Leyendo la configuración para el servidor: dmgr
ADMU3201I: Se ha emitido una petición de detención del servidor. Esperando el estado de detención.
ADMU4000I: La detención del servidor dmgr ha finalizado.

El mandato 'BPMConfig.bat -create -de pc_response.properties' se ha completado satisfactoriamente.

Crear bases de datos y sus respectivos schemas

En el archivo de propiedades indicamos la postergación de la creación de los schemas de las bases de datos(bpm.de.deferSchemaCreation=true), ahora es el momento de crear las bases de datos y ejecutar los scripts que fueron generados durante la configuración de los perfiles, los mismos se encuentran en la ubicación dbscripts\[DE Name]\DB2 dentro del directorio del perfil correspondiente al Deployment Manager.

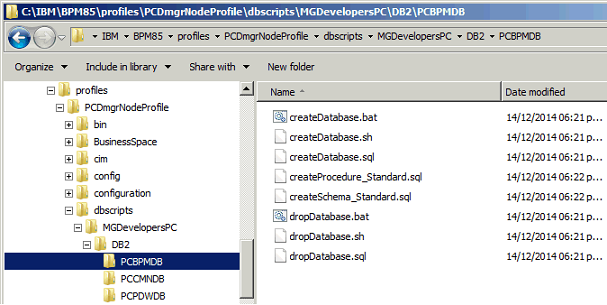

Pantalla 2 - Scripts de creación de bases de datos y schemas

Creación de las bases de datos PCPDWDB, PCBPMDB y PCCMNDB y sus respectivos schemas

Para ejecutar los scripts de creación de los schemas, estos se deben copiar al servidor IBM DB2 o a un cliente que tenga catalogado el servidor donde se encontrarán las bases de datos, este servidor fue especificado en el archivo de propiedades configurado para la creación de los perfiles.

En primer lugar tendremos que crear las bases de datos PCBPMDB , PCPDWDB y PCCMNDB ejecutando los scripts createDatabase.sql mediante una ventana de mandatos de DB2:

db2 -tvf .\PCBPMDB\createDatabase.sql
db2 -tvf .\PCCMNDB\createDatabase.sql
db2 -tvf .\PCPDWDB\createDatabase.sql

A continuación se muestra el resultado de la ejecución del script de creación de la base de datos PCBPMDB:

C:\Temp>db2 -tvf .\PCBPMDB\createDatabase.sql
create database PCBPMDB automatic storage yes  using codeset UTF-8 territory US pagesize 32768
DB20000I  The CREATE DATABASE command completed successfully.

connect to PCBPMDB

   Database Connection Information

 Database server        = DB2/NT64 10.5.3
 SQL authorization ID   = DB2ADMIN
 Local database alias   = PCBPMDB


CREATE USER TEMPORARY TABLESPACE USRTMPSPC1
DB20000I  The SQL command completed successfully.

grant dbadm on database to user bpmdbuser
DB20000I  The SQL command completed successfully.

UPDATE DB CFG FOR PCBPMDB USING LOGFILSIZ 16384 DEFERRED
DB20000I  The UPDATE DATABASE CONFIGURATION command completed successfully.

UPDATE DB CFG FOR PCBPMDB USING LOGSECOND 64 DEFERRED
DB20000I  The UPDATE DATABASE CONFIGURATION command completed successfully.

connect reset
DB20000I  The SQL command completed successfully.

Una vez creadas las bases de datos estaremos en condiciones de ejecutar los scripts para la creación de los schemas.

Creación de schema para la bases de datos PCBPMDB

Ejecutar los siguientes comandos para la crear los schemas de la base de datos PCBPMDB mediante una ventana de mandatos de DB2:

db2 connect to PCBPMDB USER bpmdbuser USING password
db2 -tvf .\PCBPMDB\createSchema_Standard.sql
db2 -tdGO -vf .\PCBPMDB\createProcedure_Standard.sql
db2 connect reset

Creación de schema para la bases de datos PCPDWDB

Ejecutar los siguientes comandos para la crear los schemas de la base de datos PCPDWDB mediante una ventana de mandatos de DB2:

db2 connect to PCPDWDB USER bpmdbuser USING password
db2 -tvf .\PCPDWDB\createSchema_Standard.sql
db2 connect reset

Creación de schema para la bases de datos PCCMNDB

Ejecutar los siguientes comandos para la crear los schemas de la base de datos PCCMNDB mediante una ventana de mandatos de DB2:

db2 connect to PCCMNDB USER bpmdbuser USING password
db2 -tvf .\PCCMNDB\createSchema_Standard.sql
db2 -tvf .\PCCMNDB\createSchema_Messaging.sql
db2 connect reset

Cargar la información de sistema

El último paso en la configuración de las bases de datos será la ejecución del archivo bootstrapProcessServerData.bat, este archivo se encarga de cargar la información de sistema en las bases de datos creadas anteriormente, el mismo se encuentra en la carpeta bin del perfil correspondiente al Deployment Manager.

cd C:\IBM\BPM85\profiles\PCDmgrNodeProfile\bin
bootstrapProcessServerData.bat -clusterName PCCluster

A continuación se muestra el resultado de la ejecución:

C:\IBM\BPM85\profiles\PCDmgrNodeProfile\bin>bootstrapProcessServerData.bat -clusterName PCCluster

WAS_HOME is C:\IBM\BPM85
USER_INSTALL_ROOT is C:\IBM\BPM85\profiles\PCDmgrNodeProfile

Bootstrapping data into cluster PCCluster
WASX7357I: By request, this scripting client is not connected to any server process. Certain configuration and application operations will be available in local
 mode.
importFile: C:\IBM\BPM\v8.5/BPM/Lombardi\imports\system-toolkit.twx
deploy: false
latestSystemToolkit: true
activateSnapshot: false
importFile: C:\IBM\BPM\v8.5/BPM/Lombardi\imports\system-coaches.twx
deploy: false
latestSystemToolkit: false
activateSnapshot: false
importFile: C:\IBM\BPM\v8.5/BPM/Lombardi\imports\content-integration-toolkit.twx
deploy: false
latestSystemToolkit: false
activateSnapshot: false
importFile: C:\IBM\BPM\v8.5/BPM/Lombardi\imports\system-dashboards.twx
deploy: false
latestSystemToolkit: false
activateSnapshot: false
importFile: C:\IBM\BPM\v8.5/BPM/Lombardi\imports\governance-toolkit.twx
deploy: false
latestSystemToolkit: false
activateSnapshot: false
importFile: C:\IBM\BPM\v8.5/BPM/Lombardi\imports\ssi4bpm-guided-workflow.twx
deploy: false
latestSystemToolkit: false
activateSnapshot: false
importFile: C:\IBM\BPM\v8.5/BPM/Lombardi\imports\process-portal.twx
deploy: true
latestSystemToolkit: false
activateSnapshot: false
importFile: C:\IBM\BPM\v8.5/BPM/Lombardi\imports\saved-search-admin.twx
deploy: true
latestSystemToolkit: false
activateSnapshot: false
importFile: C:\IBM\BPM\v8.5/BPM/Lombardi\imports\standard-hiring-sample.twx
deploy: true
latestSystemToolkit: false
activateSnapshot: false
'BootstrapProcessServerData admin command completed successfully.....'
RC=0

C:\IBM\BPM\v8.5\profiles\PCDmgrNodeProfile\bin>

Iniciar el entorno

Luego de configurar la base de datos debemos iniciar el entorno siguiendo la siguiente secuencia:

• Iniciar el gestor de despliegue del nodo PCDmgrNode correspondiente al perfil PCDmgrNodeProfile.
• Iniciar el nodo PCNode01 correspondiente al perfil PCNode01Profile.
• Iniciar el servidor PCClusterMember01 del nodo PCNode01 correspondiente al perfil PCNode01Profile.

Realizaremos el inicio del entorno utilizando los comandos del servidor WebSphere Application Server, aunque es posible realizar el inicio del Deployment Manager y Node Agent a través de los acceso directos creados en el menú de inicio.

Iniciar el gestor de despliegue

Ejecutar el comando startManager para iniciar el gestor de despliege:

cd C:\IBM\BPM85\bin
startManager.bat -profileName PCDmgrNodeProfile

A continuación se muestra el resultado de la ejecución:

C:\IBM\BPM85\bin>startManager.bat -profileName PCDmgrNodeProfile
ADMU0116I: La información de la herramienta se está anotando en el archivo
           C:\IBM\BPM85\profiles\PCDmgrNodeProfile\logs\dmgr\startServer.log
ADMU0128I: Iniciando herramienta con el perfil PCDmgrNodeProfile
ADMU3100I: Leyendo la configuración para el servidor: dmgr
ADMU3200I: El servidor se ha iniciado. Esperando el estado de inicialización.
ADMU3000I: Servidor dmgr abierto para e-business; el ID de proceso es 2260

Iniciar el nodo (node agent)

Ejecutar el comando startNode para iniciar el agente correspondiente al nodo PCNode01:

cd C:\IBM\BPM85\bin
startNode.bat -profileName PCNode01Profile

A continuación se muestra el resultado de la ejecución:

C:\IBM\BPM85\bin>startNode.bat -profileName PCNode01Profile
ADMU0116I: La información de la herramienta se está anotando en el archivo
           C:\IBM\BPM85\profiles\PCNode01Profile\logs\nodeagent\startServer.log
ADMU0128I: Iniciando herramienta con el perfil PCNode01Profile
ADMU3100I: Leyendo la configuración para el servidor: nodeagent
ADMU3200I: El servidor se ha iniciado. Esperando el estado de inicialización.
ADMU3000I: Servidor nodeagent abierto para e-business; el ID de proceso es 3856

Iniciar el servidor correspondiente al Process Center

Ejecutar el comando startServer para iniciar el sercidor correspondiente al Process Center

cd C:\IBM\BPM85\bin
startServer.bat PCClusterMember01 -profileName PCNode01Profile

A continuación se muestra el resultado de la ejecución:

C:\IBM\BPM85\bin>startServer.bat PCClusterMember01 -profileName PCNode01Profile
ADMU0116I: La información de la herramienta se está anotando en el archivo
           C:\IBM\BPM85\profiles\PCNode01Profile\logs\PCClusterMember01\startServer.log
ADMU0128I: Iniciando herramienta con el perfil PCNode01Profile
ADMU3100I: Leyendo la configuración para el servidor: PCClusterMember01
ADMU3200I: El servidor se ha iniciado. Esperando el estado de inicialización.
ADMU3000I: Servidor PCClusterMember01 abierto para e-business; el ID de proceso es 3352

Verificar la instalación

Para verificar la instalación se deberá acceder al Process Center a través de la url http://bpmpc.mgdevelopers.com:9081/ProcessCenter, donde bpmpc.mgdevelopers.com es el nombre de host especificado en el archivo de configuración:

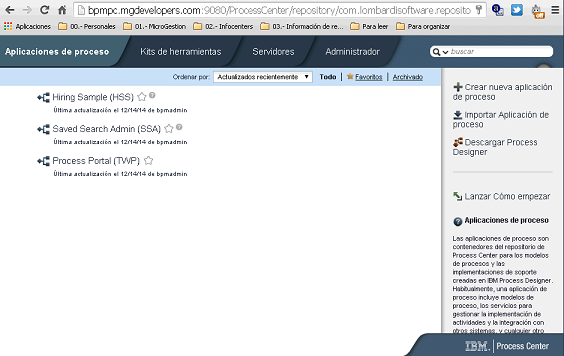

Pantalla 3 - Acceso al Process Center y verificación de la instalación

Referencias

• Documentación de IBM Business Process Manager Standard 8.5.5 (IBM Knowledge Center)
• Instalación y configuración de IBM Business Process Manager Standard
